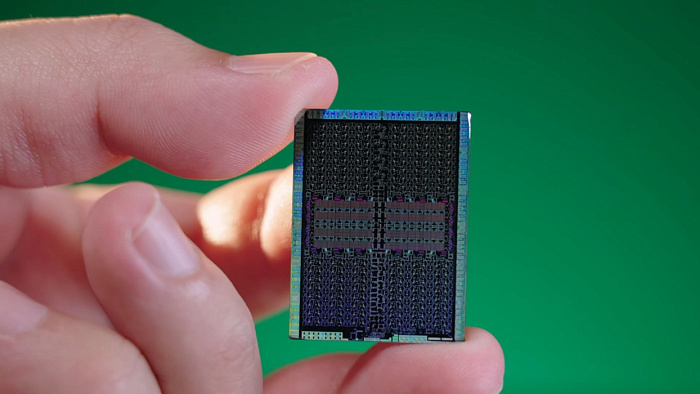

Помимо демонстрации рекордного разгона NVIDIA GeForce RTX 5090D, менеджер китайского подразделения ASUS показал кристалл от этой видеокарты, а пользователи уже изучили его строение и подписали расположение основных компонентов.

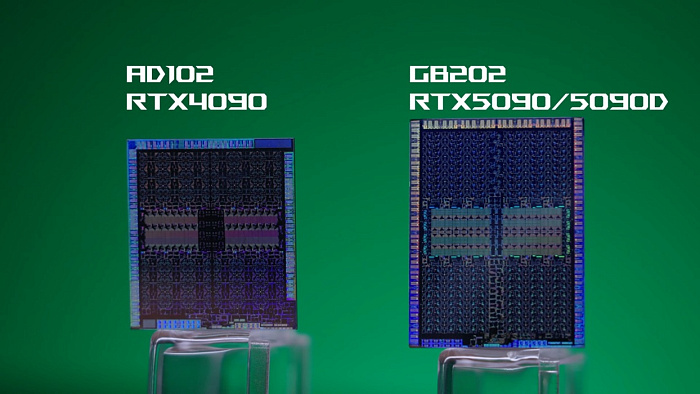

Графический процессор GB202 насчитывает 92.2 млрд транзисторов, изготовленных с применением 4-нм технологического процесса TSMC. Его площадь составляет 761.56 мм2, что на 24% больше кристалла у флагмана прошлого поколения RTX 4090 с 76.3 млрд транзисторов.

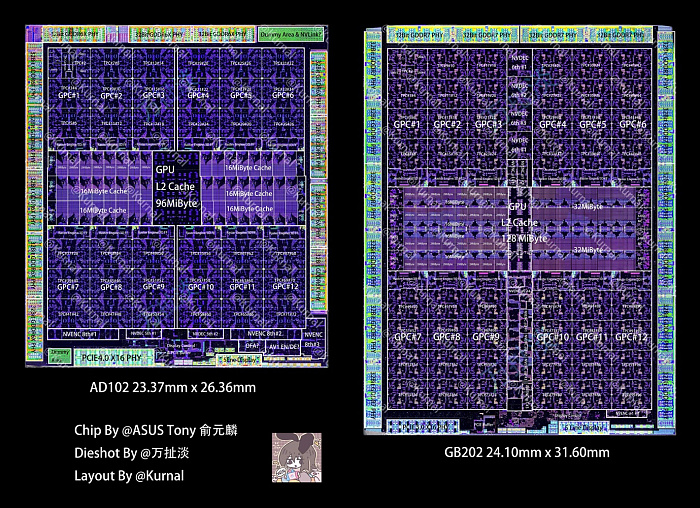

Основную площадь процессора занимают 12 GPC, внутри которых присутствует 96 TPC, насчитывающих по четыре SM или потоковых мультипроцессора, дающих в общей сложности 21760 CUDA-ядер. В центре кристалла лежит кэш первого и второго уровней, а по вертикали расположились кодировщики/декодировщики NVENC.
По горизонтали от кэша можно заметить 64-разрядные контроллеры памяти, а по периметру присутствуют 32-битные физические интерфейсы GDDR7, соединяющие микросхемы памяти с процессором. В нижней части можно заметить интерфейс PCI Express 5.0 и контроллер дисплея.
