Несколько дней назад NVIDIA опубликовала в своём блоге статью, в которой рассказала большое количество подробностей относительно графического процессора GB300 Blackwell Ultra, лежащего в основе её ускорителей высокопроизводительных вычислений последнего поколения.

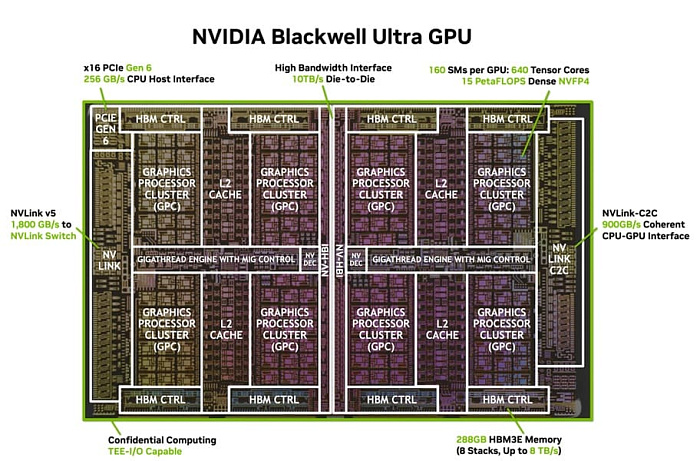

Графический процессор GB300 состоит из 208 миллиардов транзисторов, распределённых между двумя вычислительными кристаллами, соединёнными при помощи интерконнекта NV-HBI со скоростью передачи данных 10 Тбайт/с. Каждый из них включает в себя четыре GPC, четыре контроллера памяти HBM, по одному контроллеру PCI Express 6.0, NVLink, декодировщик, а также движок GigaThread — планировщик работы следующего поколения, распределяющий нагрузку между 160 потоковыми мультипроцессорами со 128 CUDA-ядрами в каждом.

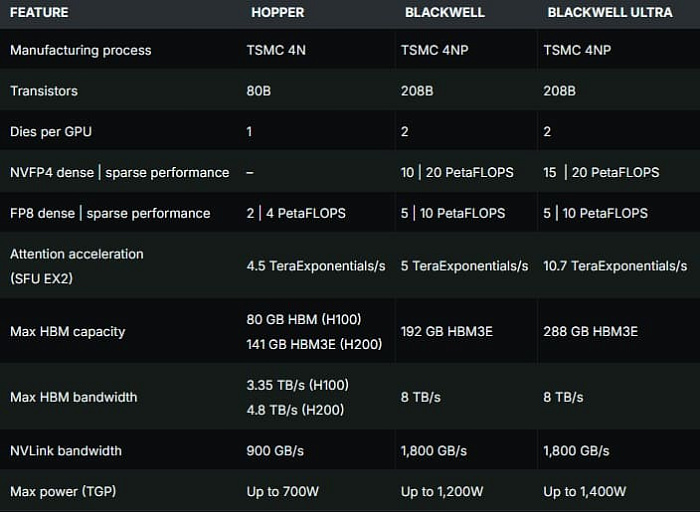

Таким образом, процессор насчитывает 20 480 CUDA-ядер, созданных по технологическому процессу TSMC 4NP, представляющему собой оптимизированный 5-нм техпроцесс специально для NVIDIA, 640 тензорных ядер пятого поколения и 40 Мбайт тензорной памяти. При этом восемь контроллеров HBM могут предложить поддержку 288 Гбайт HBM3e с пропускной способностью 8 Тбайт/с. Потребление может достигать приличных 1400 Вт.

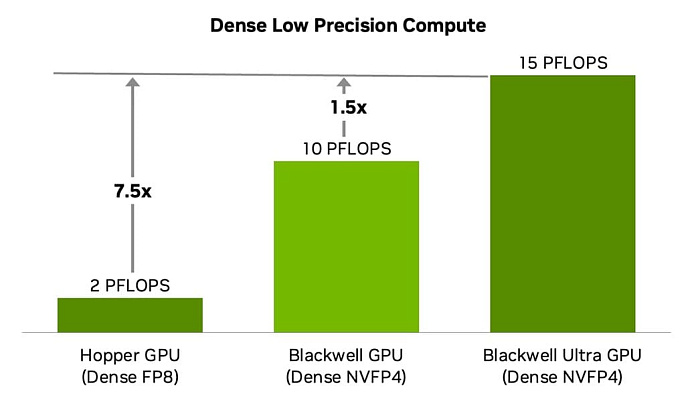

Компания заявляет о теоретической производительности до 15/20 PFLOPS в случае NVFP4 dense/sparse и до 5/10 PFLOPS в случае FP8 dense/sparse, то есть он работает в 7,5 раза быстрее GH100 на базе Hopper и в 1,5 раза быстрее GB200 на базе Blackwell.
