Иногда энтузиасты придумывают что-то действительно интересное, например создают радиатор для системы жидкостного охлаждения из термораспределительной крышечки центрального процессора. Один из таких опытов мы уже рассматривали в апреле прошлого года, когда владелец Intel Core i9-14900KS модифицировал крышечку для работы с СЖО, а теперь аналогичным опытом занялся китайский YouTube-канал Geekerwan.
В своём эксперименте он использовал AMD Ryzen Threadripper PRO 9995WX — лучший процессор для рабочих станций, включающий в себя 96 физических ядер. Его ценник в магазинах составляет около $12 тысяч, из-за чего было принято решение попросить экземплярчик у генерального директора китайского подразделения ASUS Тони Ю (Tony Yu). Он, понятное дело, не отказал в просьбе, ведь он тот ещё любитель экспериментов.

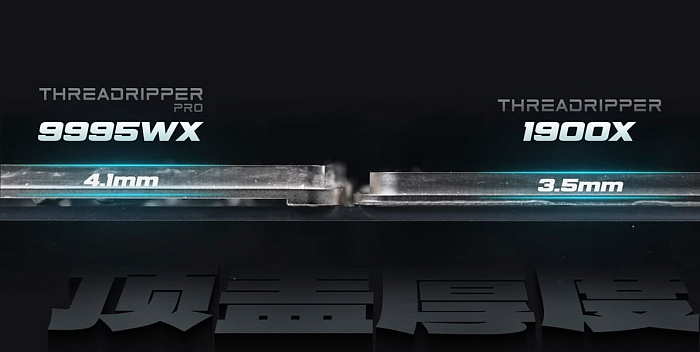

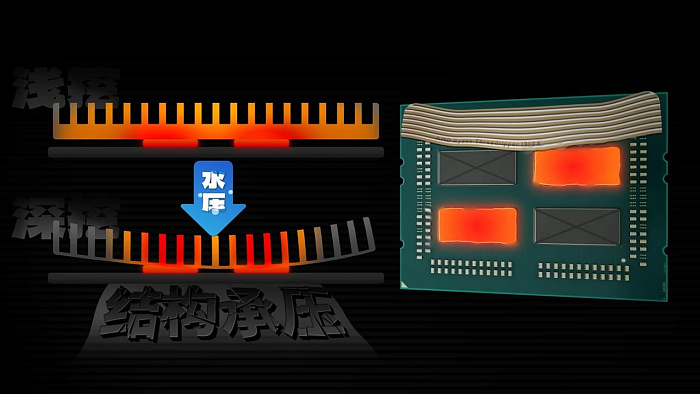

Для начала пришлось подумать, как именно реализовать свою задумку. Для этого пришлось покупать парочку дешёвых Threadripper 1900X, чтобы проводить на них опыты, но с ними есть нюанс: их толщина крышечки тоньше на 0.6 мм, а расположение вычислительных чиплетов несколько иное, поэтому, помимо нахождения оптимальной толщины и глубины микроканалов для водички, пришлось подумать над тем, какую толщину крышечки можно считать безопасной и полезной: если она будет слишком тонкой, то тепло не будет успевать отходить от кристаллов, а давление воды может деформировать крышечку и повредить процессор.

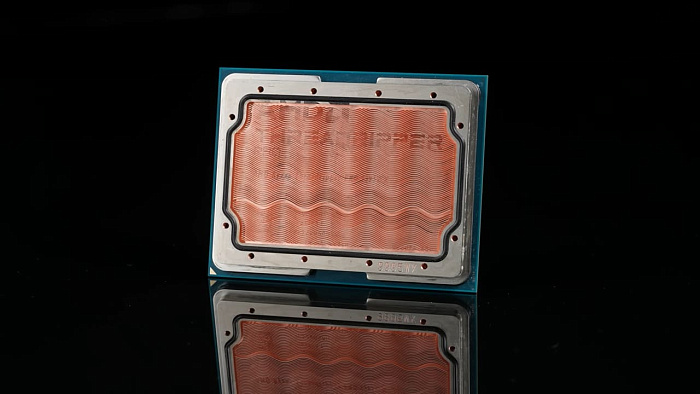

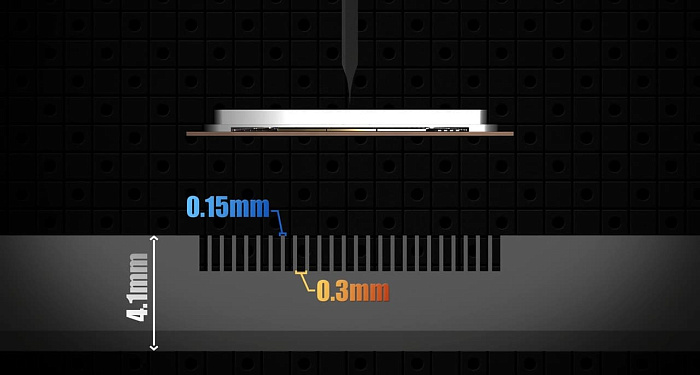

По итогу было принято решение делать рёбра радиатора толщиной 0.15 мм с шагом 0.3 мм между ними и глубиной 2.0 мм, то есть основание будет иметь приличную толщину 2.1 мм, чего должно хватить для безопасного использования. Также было принято решение сделать микроканалы не прямыми, как это обычно бывает в заводских решениях, а волнообразными. Это решение позволяет увеличить площадь рассеивания тепла, площадь соприкосновения воды и снизить температуру на дополнительные 20%.

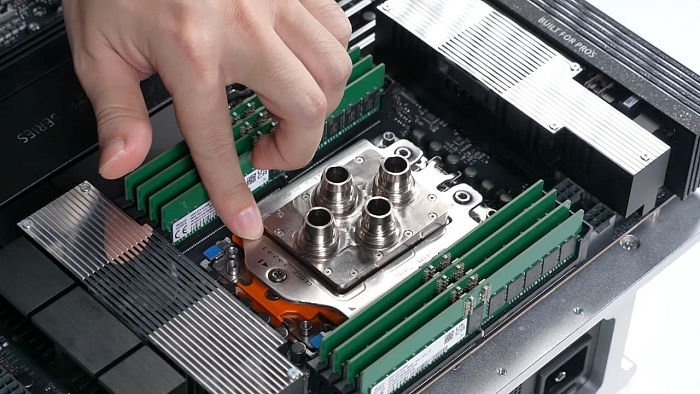

Но и на этом эксперимент не остановился. На радиатор необходимо установить водоблок, который будет прижиматься к крышечке и не давать водичке выходить за её пределы. Обычного решения недостаточно, так как вычислительные чиплеты находятся по обе стороны от центра, из-за чего пришлось создавать водоблок с четырьмя отверстиями: через два жидкость поступает в центр конструкции и проходит через всю крышечку, выходя по обе стороны.
Вот теперь самое время перейти к изучению результатов всей этой деятельности, но для начала надо упомянуть использование промышленного чиллера, охлаждающего жидкость до 0°C, и двух насосов мощностью 50 Вт, снятых с автомобилей. При базовых настройках с включённой технологией автоматического разгона Precision Boost Overdrive тактовая частота центральных ядер достигала 4.7 GHz при потреблении 951 Вт, чего хватило для получения 174 137 многопоточных баллов в Cinebench R23.

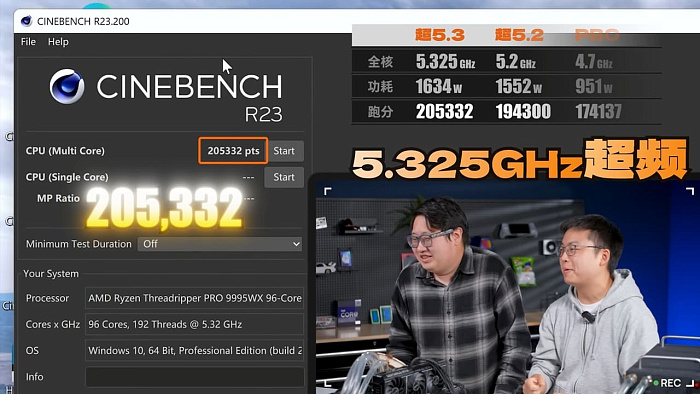

Ручное повышение частоты до 5.2 GHz повлекло за собой повышение потребления до 1552 Вт и получение результата в том же бенчмарке 194 300 баллов. Наилучший результат получилось достичь после разгона ядер до 5325 MHz — потребление поднялось до 1634 Вт, а результат улучшился до 205 332 баллов. Также можно наблюдать 10 080 баллов в Cinebench 2024 и 41 478 баллов в Cinebench 2026, а температура чиплетов в самом худшем случае достигала 68°C.
